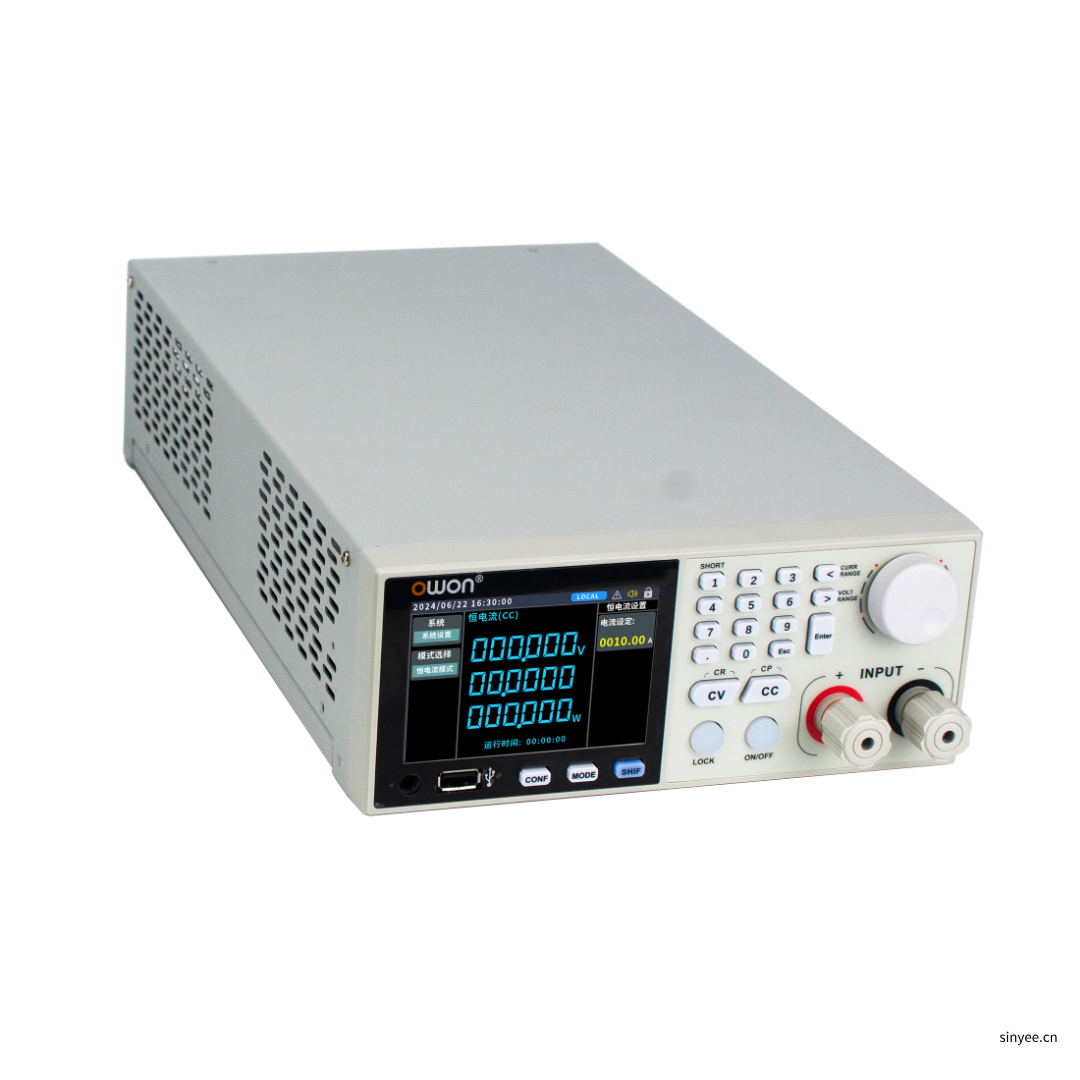

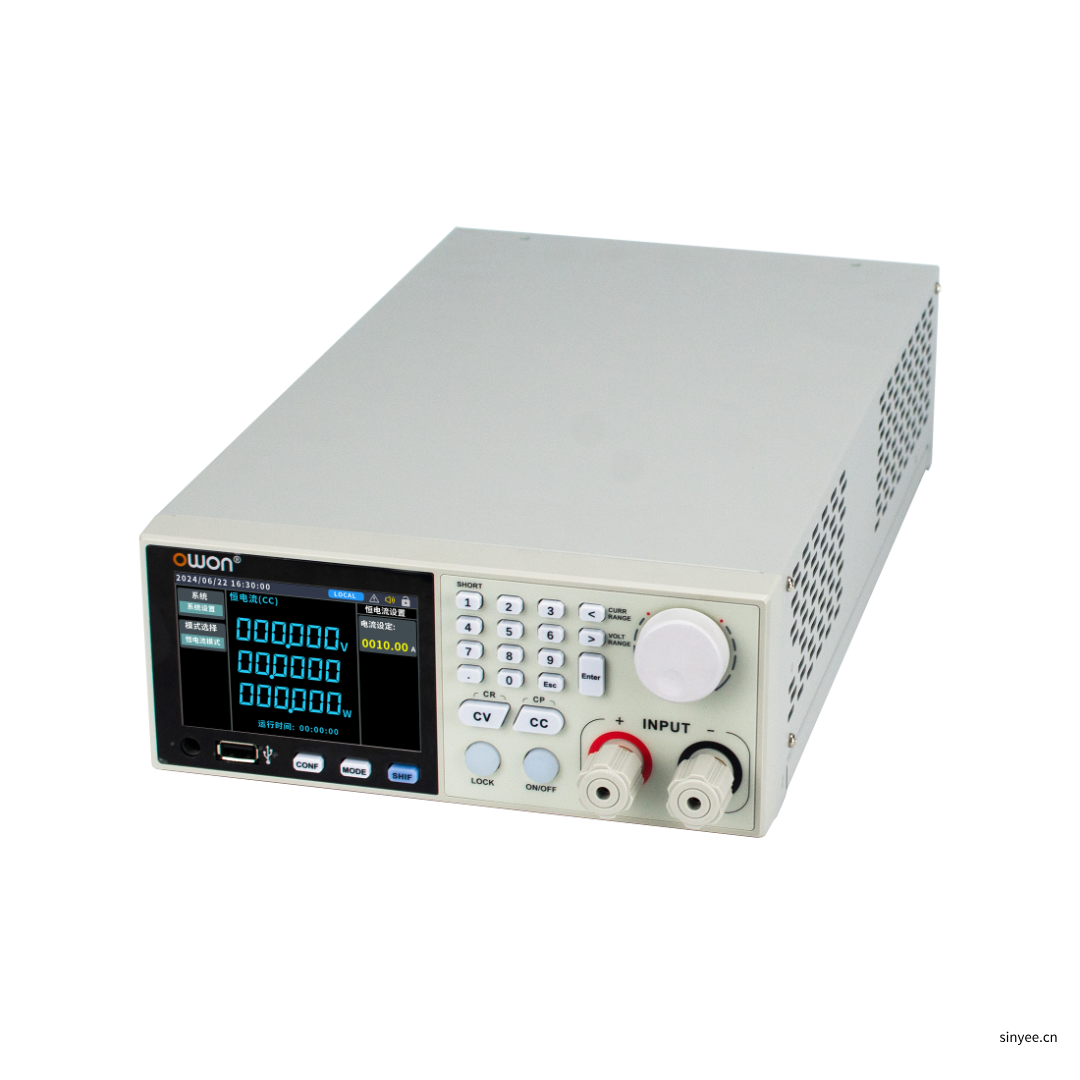

OEL8500 系列直流電子負載
型號：OEL8500
+ 高達5kHz動態模式
+ 1mV/0.1mA回讀分辨率
+ 過電壓、過電流、過功率、過熱、防反接等多種保護
+ 四種靜態模式:定電壓、定電流、定電阻、定功率
+ 支持CC動態模式和短路模擬
+ 可調電流上升速度0.001 A/us~2 A/us
+ 支持多機并聯（除CV定電壓模式外）．通過RS485通訊．可擴展10臺．并聯擴容到4kW
+ RS232，支持SCPI協議, USB Device接口，支持上位機通信
+ 支持電池放電測試，OCP測試，OPP測試功能（選配)
+ 1/2 2U，標準機柜尺寸

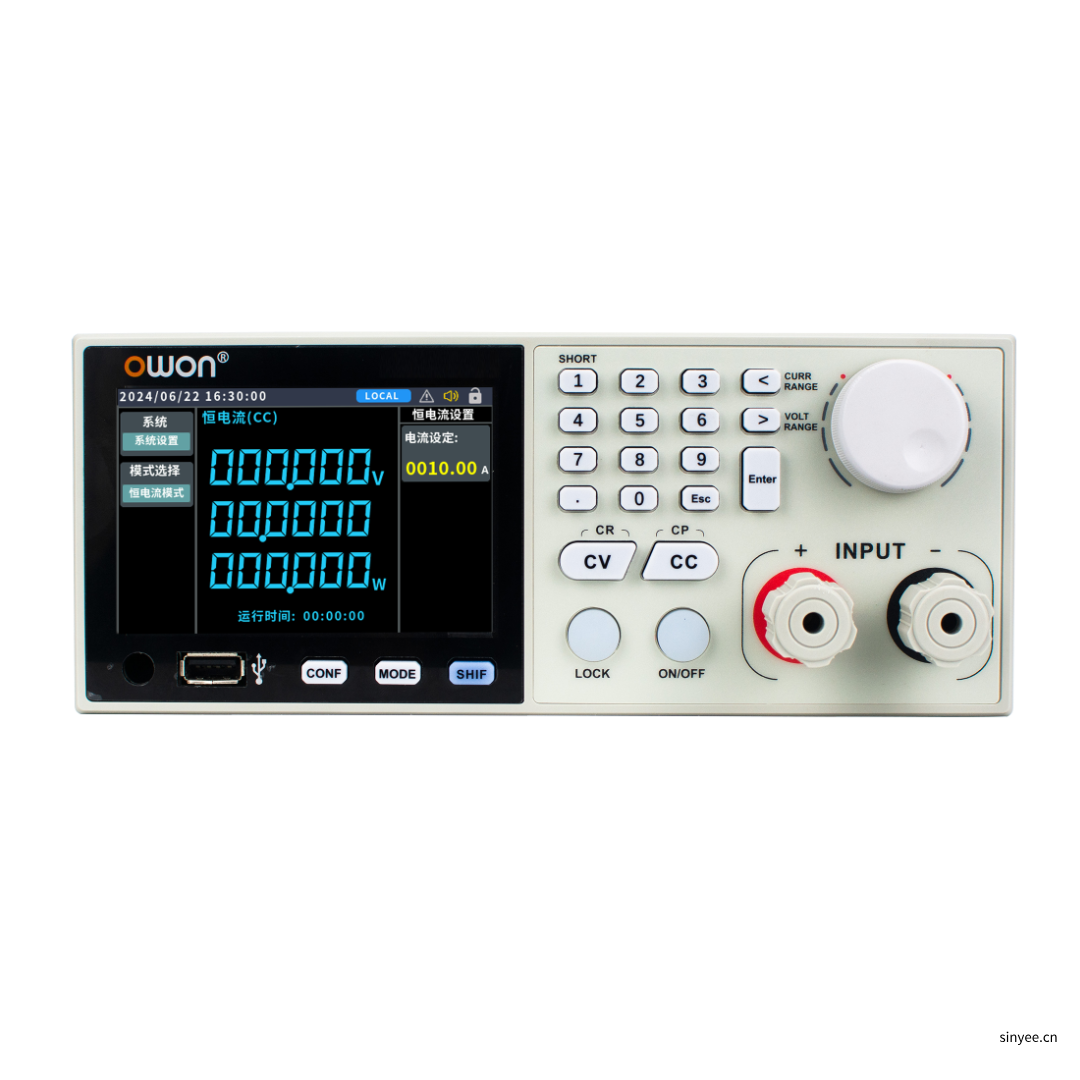

+ 3.9英寸TFT液晶顯示屏，可同時顯示多個參數和狀態
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
產品描述
技術參數
儀器必須在規定的操作溫度下連續運行30分鐘以上，才能達到以下規格標準。
型號 | OEL8513 | OEL8512 | OEL8512B | OEL8512C | OEL8511 | OEL8511B | OEL8511C | |
輸入 | 電壓 | 0-150V | 0-150V | 0-300V | 0-600V | 0-150V | 0-300V | 0-600V |
電流 | 0-40A | 0-20A | ||||||
功率 | 500W | 400W | 200W | |||||
最小操作電壓 | 1.1V@40A | 0.8V@20A | ||||||
量程（CV） | 0-150V | 0-150V | 0-300V | 0-600V | 0-150V | 0-300V | 0-600V | |
分辨率 CV） | 1mV | 1mV | ||||||
量程(CC) | 0-40A | 0-20A | ||||||
分辨率 (CC) | 1mA | 1mA | ||||||
量程 (CR) | 0.05Ω - 7.5kΩ | 0.05Ω - 7.5kΩ | ||||||
量程 (CP) | 500W | 400W | 400W | |||||
分辨率 (CP) | 10mW | 10mW | ||||||
動態模式 | ||||||||
T1&T2 | 0.1ms-50s | 0.1ms-50s | ||||||
上升/下降斜率 | 0.01A/ms-2000A/ms | 0.01A/ms-2000A/ms | ||||||
最小上升時間 | 20us | 20us | ||||||
電壓回讀值 | 0-150V | 0-150V | 0-300V | 0-600V | 0-150V | 0-300V | 0-600V | |
電壓回讀分辨率 | 1mV | |||||||
電流回讀值 | 0-40A | 0-20A | ||||||
電流回讀分辨率 | 0.1mA | 0.1mA | ||||||
功率回讀值 | 0-500W | 0-400W | 0-200W | |||||
功率回讀分辨率 | 10mW | 10mW | ||||||
短路 | CC mode, CV mode, CR mode | |||||||
保護功能 | OV, OCP, OTP, OPP | |||||||
通信接口 | RS-232 support SCPI | |||||||
選配測量功能 | 支持電池放電容量測試，OCP,OPP測試，該功能為選配，僅帶-T后綴產品型號 (訂貨號OEL-T1) | |||||||
耐壓 | 500VDC, 1mA (輸出對大地)；1.5kVAC, 5mA (輸入對大地) | |||||||
輸入電壓 | 110V ±10% or 220V ±10%;50Hz/60Hz | |||||||
尺寸 (L*W*H) | 375mm*215mm*88mm | |||||||
重量 (kg） | 5 (主機) | 4.2（主機） | ||||||
