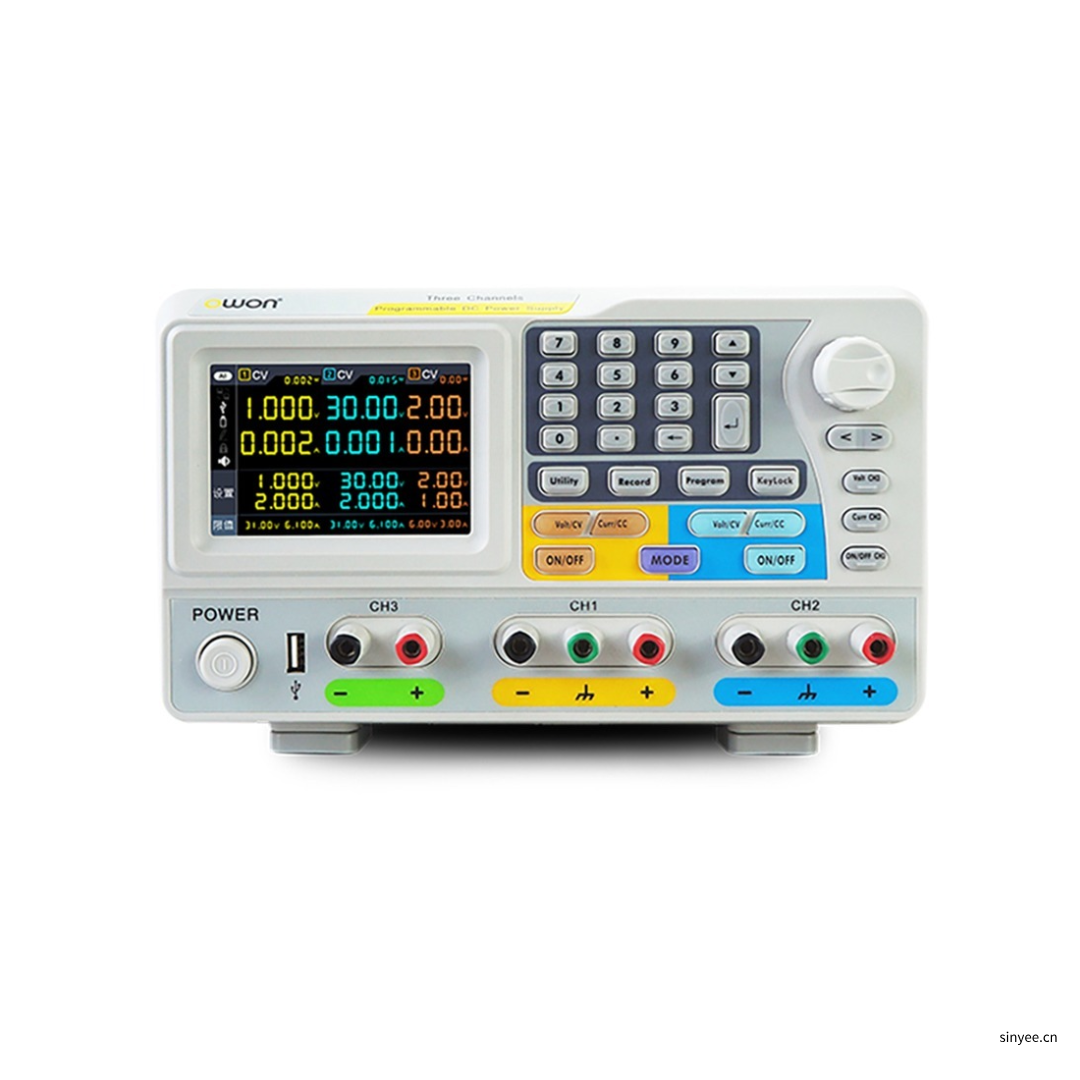

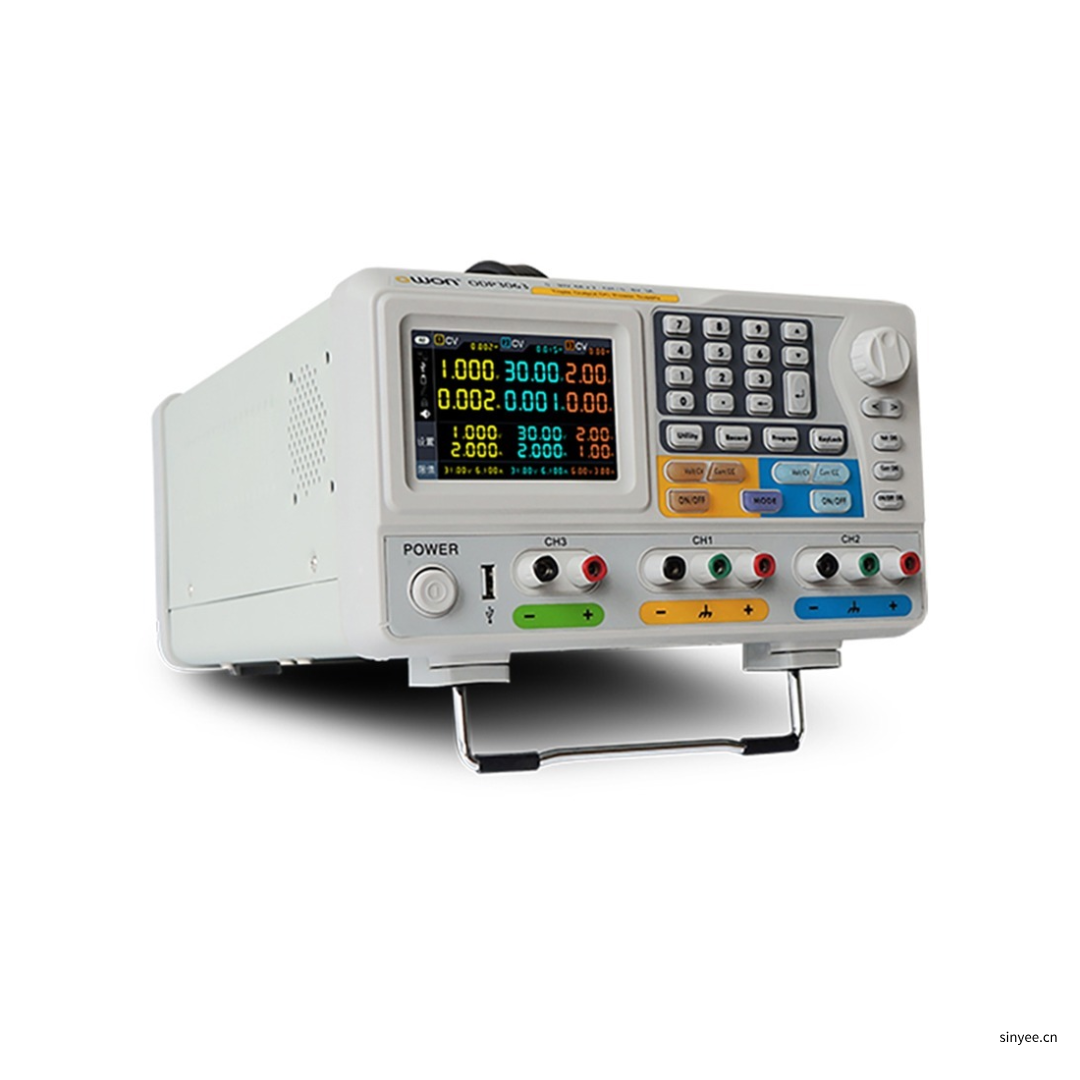

ODP系列三通道可編程線性直流電源
型號：ODP
+ 三通道單獨可調輸出
+ 最小分辨率：1mV，1mA
+ 低紋波噪聲的純凈電源：＜300 uVrms / 2 mVpp
+ 可實現獨立、并聯、串聯、同步四種工作模式
+ 支持100組定時輸出功能
+ 過壓/過流保護功能
+ 記錄儀功能：可對輸出電壓、電流情況進行記錄，并以圖形顯示
+ 恒壓恒流智能轉換功能
+ 4英寸高分辨率TFT液晶顯示
+ 支持USB2.0、串口RS232，LAN數字通訊傳輸功能
+ 支持基于web技術的互聯網多線控制平臺，集合電源、信號源、
示波器、萬用表等儀器形成互聯網實驗室
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
產品描述
1.三通道單獨可調輸出
2.創新的記錄儀功能
利用記錄儀功能，可以監控供電系統的變化情況,并以圖形模式和表格模式顯示。
3.定時輸出功能
4.低紋波噪聲
具有業界超低的紋波和噪聲，不易對電路測試產生影響。
技術參數
| 型號 | ODP3033 | ODP3053 | ODP3063 | ODP6033 | |
|---|---|---|---|---|---|
| 通道 | 3通道獨立可調 | ||||
| 最大輸出功率 | 198W | 318W | 378W | 378W | |
儀器必須在規定的溫度下連續運行30分鐘以上才能保證以下參數
| 型號 | ODP3033 | ODP3053 | ODP3063 | ODP6033 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 | CH3 | ||
| 額定輸出 （0℃-40℃） | 電壓 | 0-30V | 0-30V | 0-30V | 0-60V | 0-6V | |||||
| 限壓保護 | 31V | 31V | 31V | 61V | 7V | ||||||
| 電流 | 0-3A | 0-5A | 0-6A | 0-3A | 0-3A | ||||||
| 電源調整率 | 電壓 | ≤0.01%+3mV | |||||||||
| 電流 | ≤0.01%+3mA | ||||||||||
| 負載調整率 | 電壓 | ≤0.01%+3mV | |||||||||
| 電流 | ≤0.01%+3mV | ||||||||||
| 設置分辨率 | 電壓 | 1mV | |||||||||
| 電流 | 1mA | ||||||||||
| 回讀分辨率 | 電壓 | 1mV | |||||||||
| 電流 | 1mA | ||||||||||
| 設定值精確度 （12個月內） （25℃±5℃） | 電壓 | ≤0.03%+10mV | |||||||||
| 電流 | ≤0.1%+8mA | ≤0.1%+5mA | |||||||||
| 回讀值精確度 （25℃±5℃） | 電壓 | ≤0.03%+10mV | |||||||||
| 電流 | ≤0.1%+8mA | ≤0.1%+5mA | |||||||||
| 紋波與噪聲 （20Hz-20MHz） | 電壓（Vp-p） | ≤2mVp-p | ≤3mVp-p | ||||||||
| 電壓 | ≤300uVrms | ||||||||||
| 電流 | ≤2mArms | ≤4mArms | |||||||||
| 輸出溫度系數 （0℃-40℃） | 電壓 | ≤0.03%+10mV | |||||||||
| 電流 | ≤0.1%+5mA | ||||||||||
| 回讀值溫度系數 | 電壓 | ≤0.03%+10mV | |||||||||
| 電流 | ≤0.1%+5mA | ||||||||||
| 并聯設定值精確度 | 電壓 | ≤0.02%+5mV | |||||||||
| 電流 | ≤0.1%+30mA | ||||||||||
| 可編程輸出 | 內部存儲組數 | 100組 | |||||||||
| 時間設置 | 秒 | ||||||||||
| 設置存儲功能 | 10組 | ||||||||||
| 記錄儀功能 | 可記錄10K組數據（電壓，電流） | ||||||||||
| 工作溫度 | 0-40℃ | ||||||||||
| 接口 | USB Host、USB Device、RS232、LAN | ||||||||||
＋顯示參數
| 型號 | ODP3033 | ODP3053 | ODP3063 | ODP6033 |
|---|---|---|---|---|
| 顯示類型 | 4英寸的彩色液晶顯示 | |||
| 顯示色彩 | 65536色，TFT | |||
＋機械規格
| 型號 | ODP3033 | ODP3053 | ODP3063 | ODP6033 |
|---|---|---|---|---|
| 尺寸 | 250mm (長)×158mm (高)×358mm (深) | |||
| 重量 | 7-10公斤 | 約12公斤（主機） | ||
