VDS6000系列多平臺二次開發四通道PC虛擬示波器
型號：VDS6000
+ 70MHz,100MHz帶寬，高達1GSa s實時采樣率
+ 四通道超薄設計

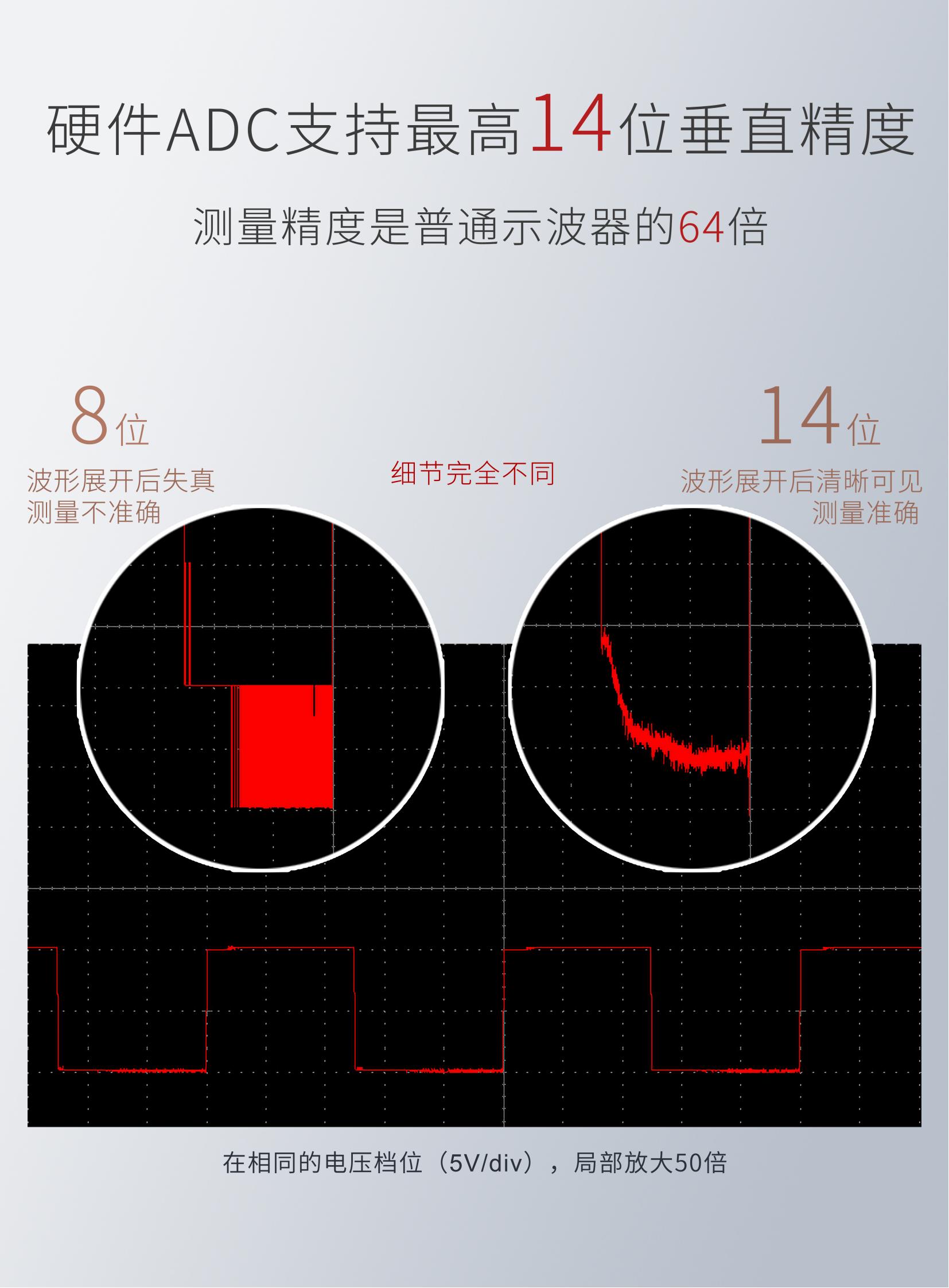

+ 8bits, 12bits, 14bits 垂直精度，測量更準確(部分機型)

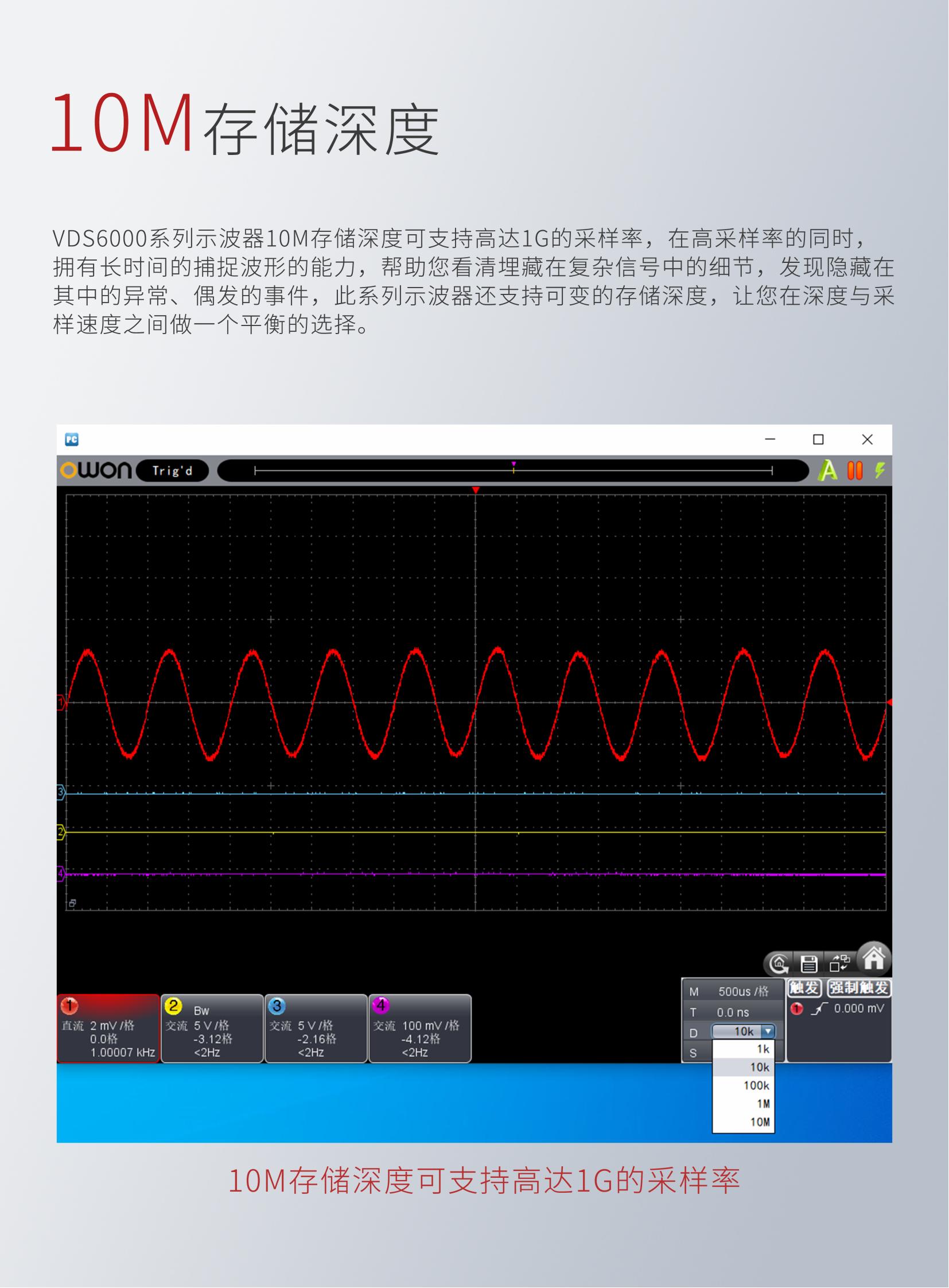

+ 最高存儲深度10M點
+ 友好的人機互動畫面；X-Y，波形同屏顯示
+ 支持標準SCPI通信功能、labview 通信功能
+ 支持 Windows / Linux/安卓/蘋果 平臺二次開發
+ USB Typ-C供電，數據傳輸更快，支持5-15V的寬電壓供電
+ WIFI無限傳輸，使用更便捷。（需選配WIFI配件）
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
技術參數

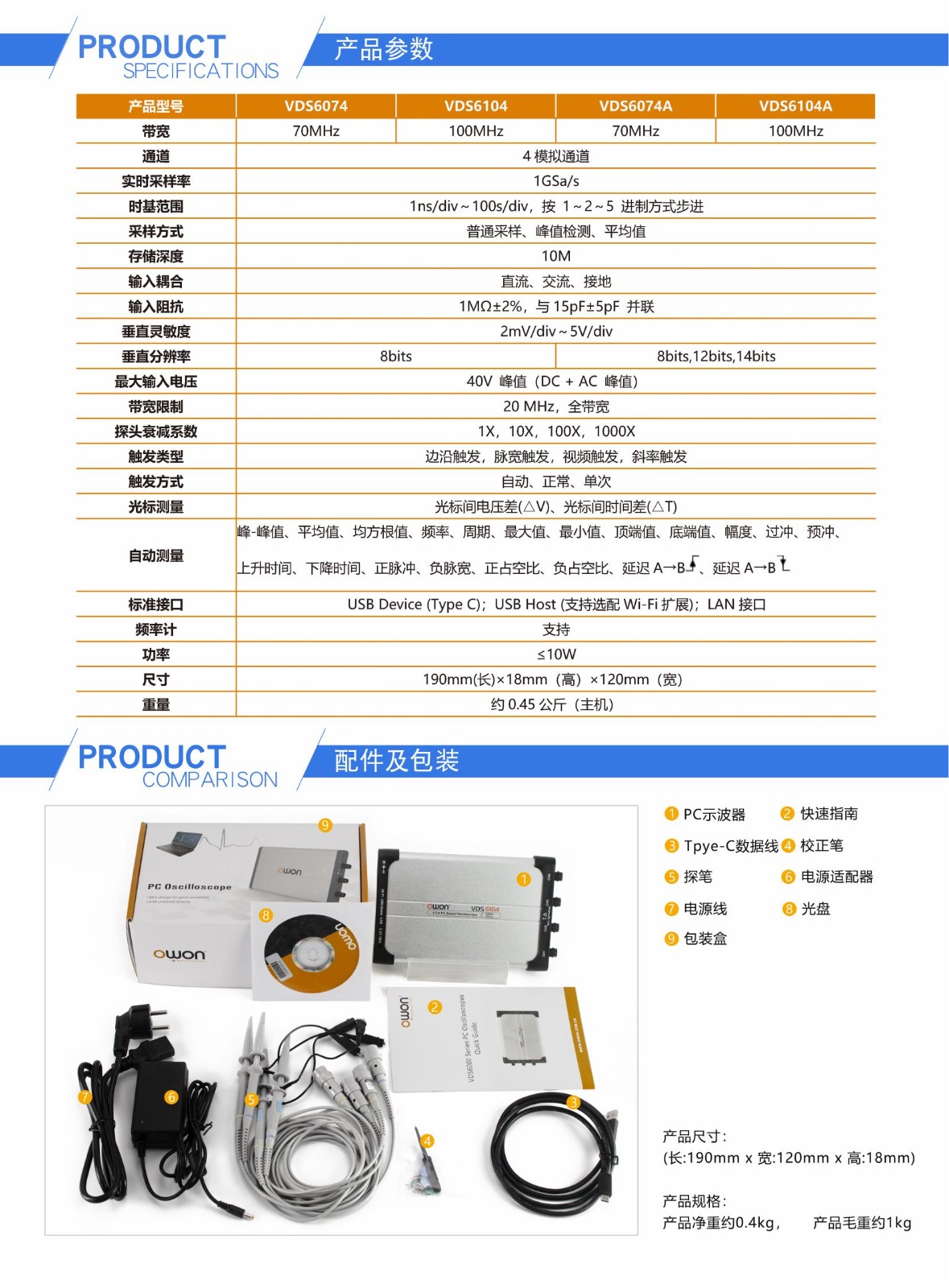

產品型號 | VDS6074 | VDS6104 | VDS6074A | VDS6104A | |
|---|---|---|---|---|---|
帶寬 | 70MHz | 100MHz | 70MHz | 100MHz | |
通道 | 4模擬通道 | ||||
實時采樣率 | 1GSa/s | ||||
時基范圍 | 1ns/div～100s/div，按 1～2～5 進制方式步進 | ||||
采樣方式 | 普通采樣、峰值檢測、平均值 | ||||
存儲深度 | 10M | ||||
輸入耦合 | 直流、交流、接地 | ||||
輸入阻抗 | 1MΩ±2%，與15pF±5pF 并聯 | ||||
垂直靈敏度 | 2mV/div～5V/div | ||||
垂直分辨率 | 8bits | 8bits,12bits,14bits | |||
最大輸入電壓 | 40V 峰值（DC + AC 峰值） | ||||
帶寬限制 | 20 MHz，全帶寬 | ||||
探頭衰減系數 | 1X，10X，100X，1000X | ||||
觸發類型 | 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發 | ||||
觸發方式 | 自動、正常、單次 | ||||
光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | ||||
自動測量 | 峰-峰值、平均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、 | ||||

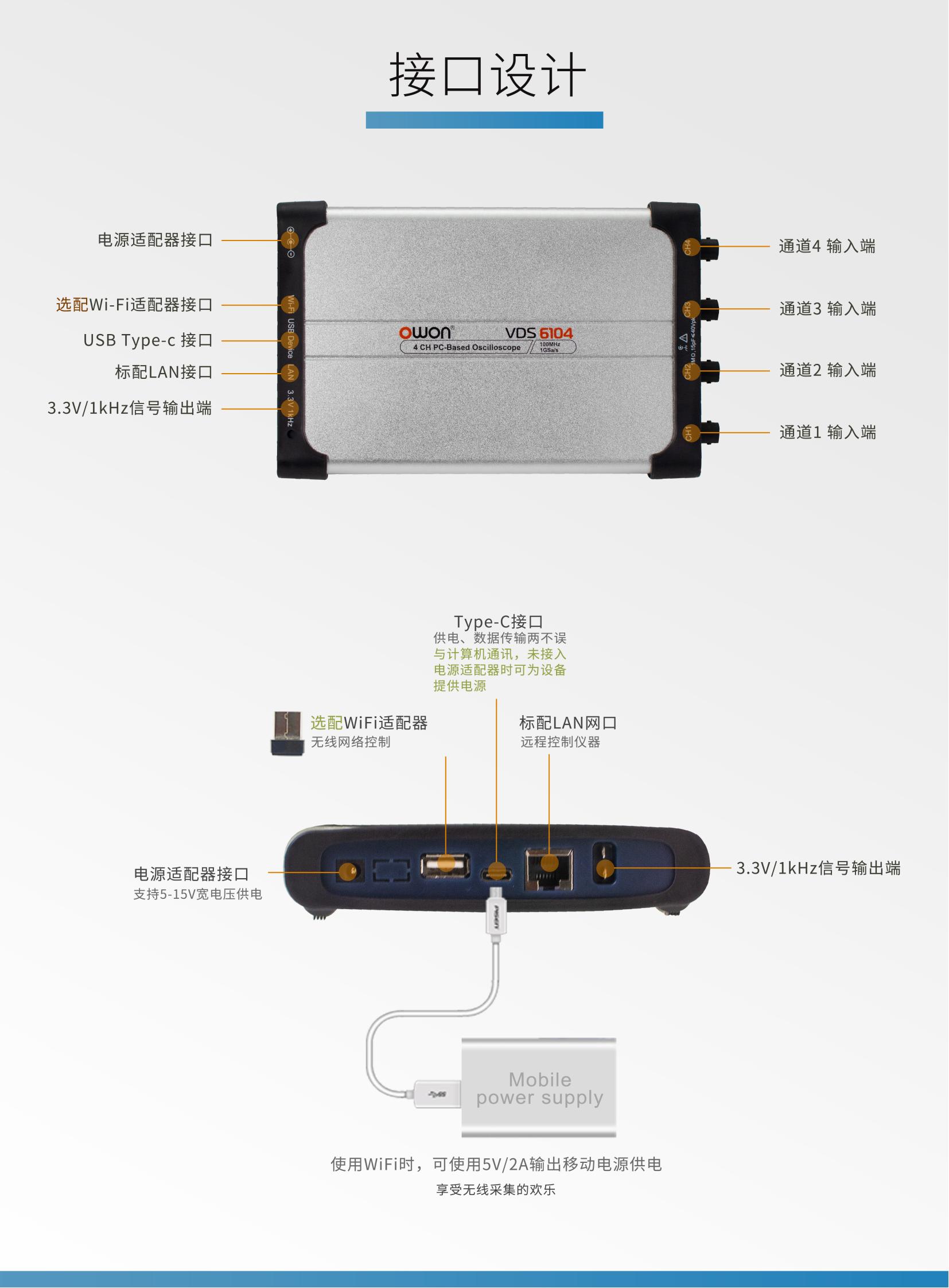

標準接口 | USB Device (Type C)；USB Host (支持選配Wi-Fi擴展)；LAN接口 | ||||
頻率計 | 支持 | ||||
功率 | ≤10W | ||||

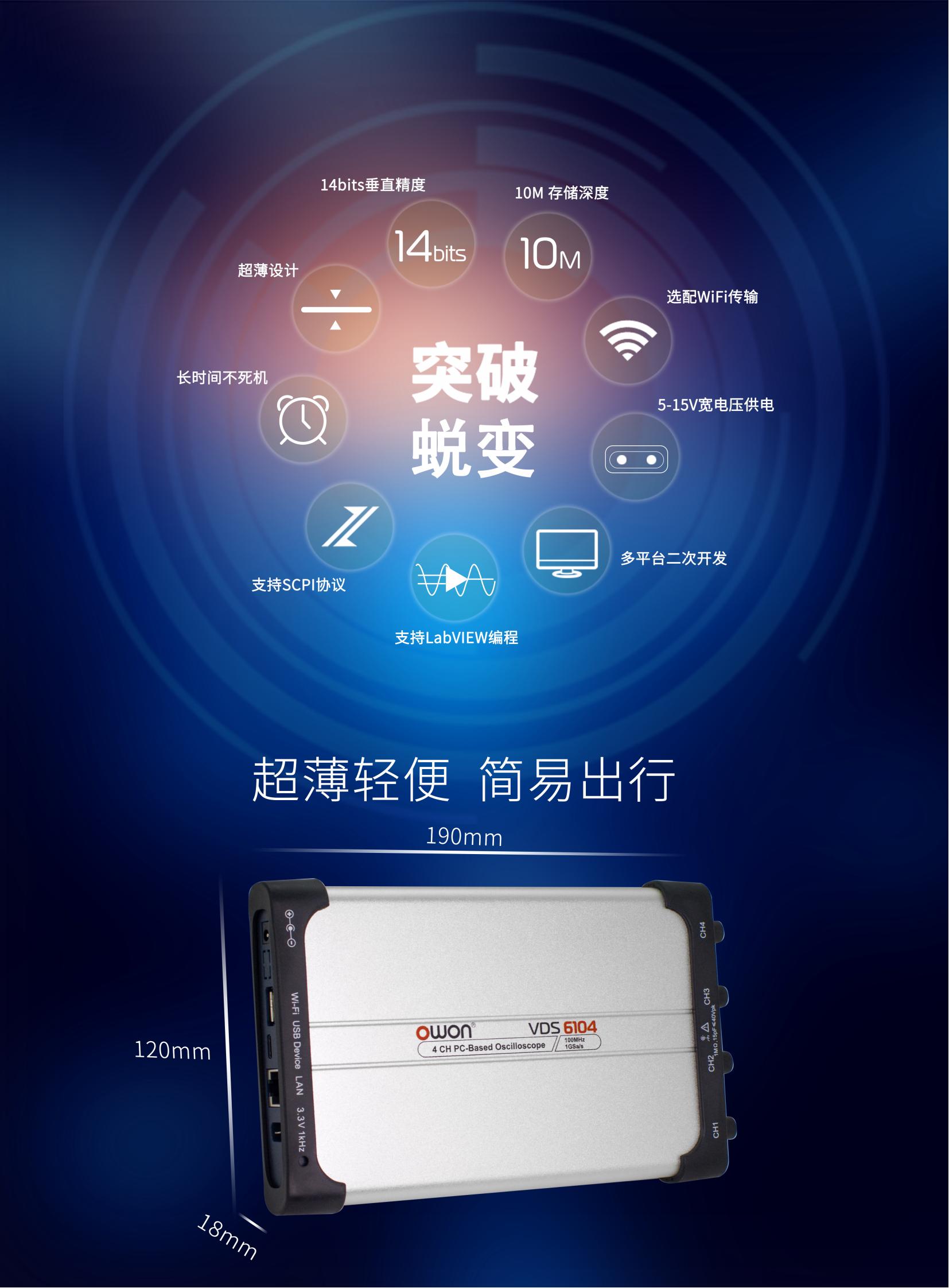

尺寸 | 190mm(長)×18mm（高）×120mm（寬） | ||||
重量 | 約0.45公斤（主機） | ||||
