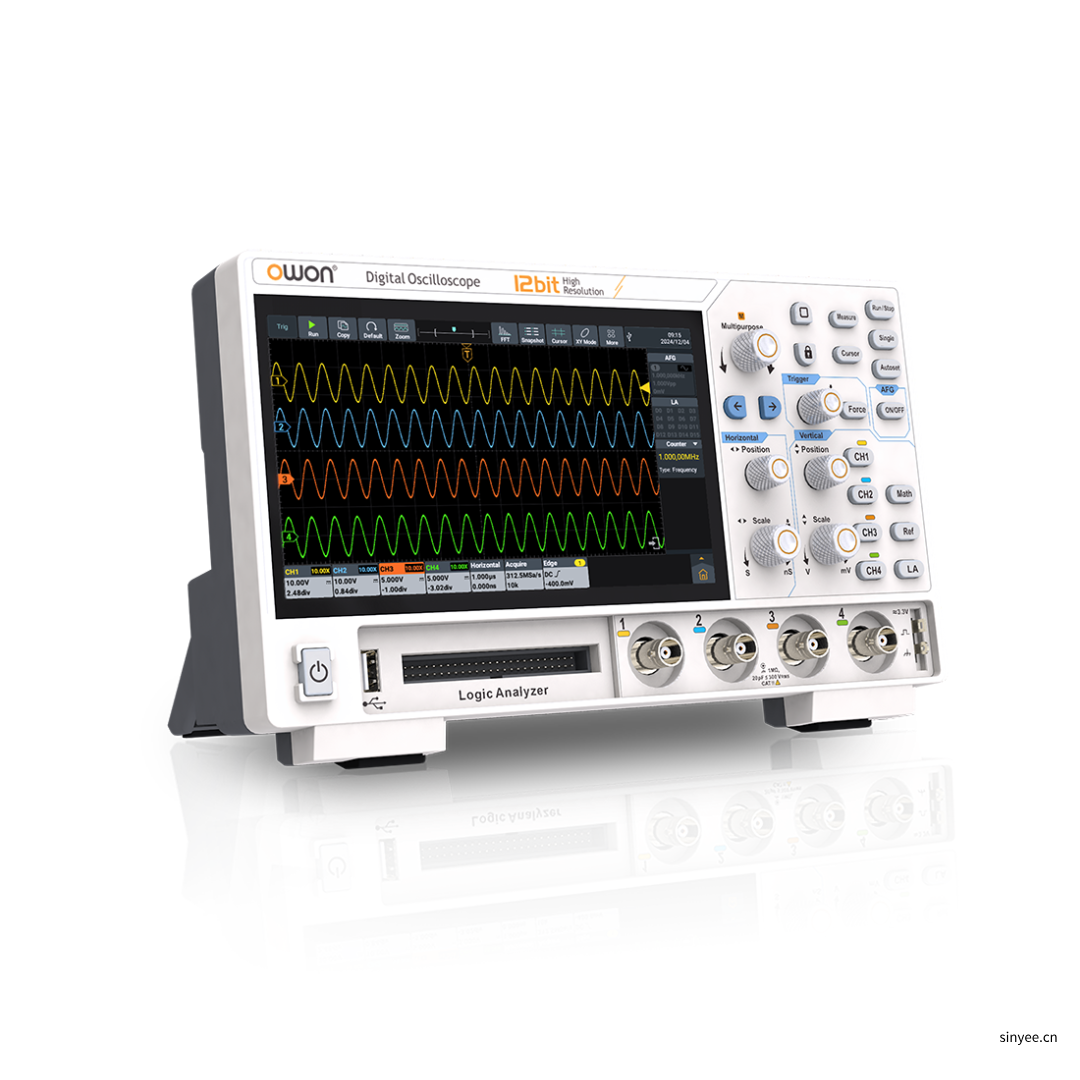

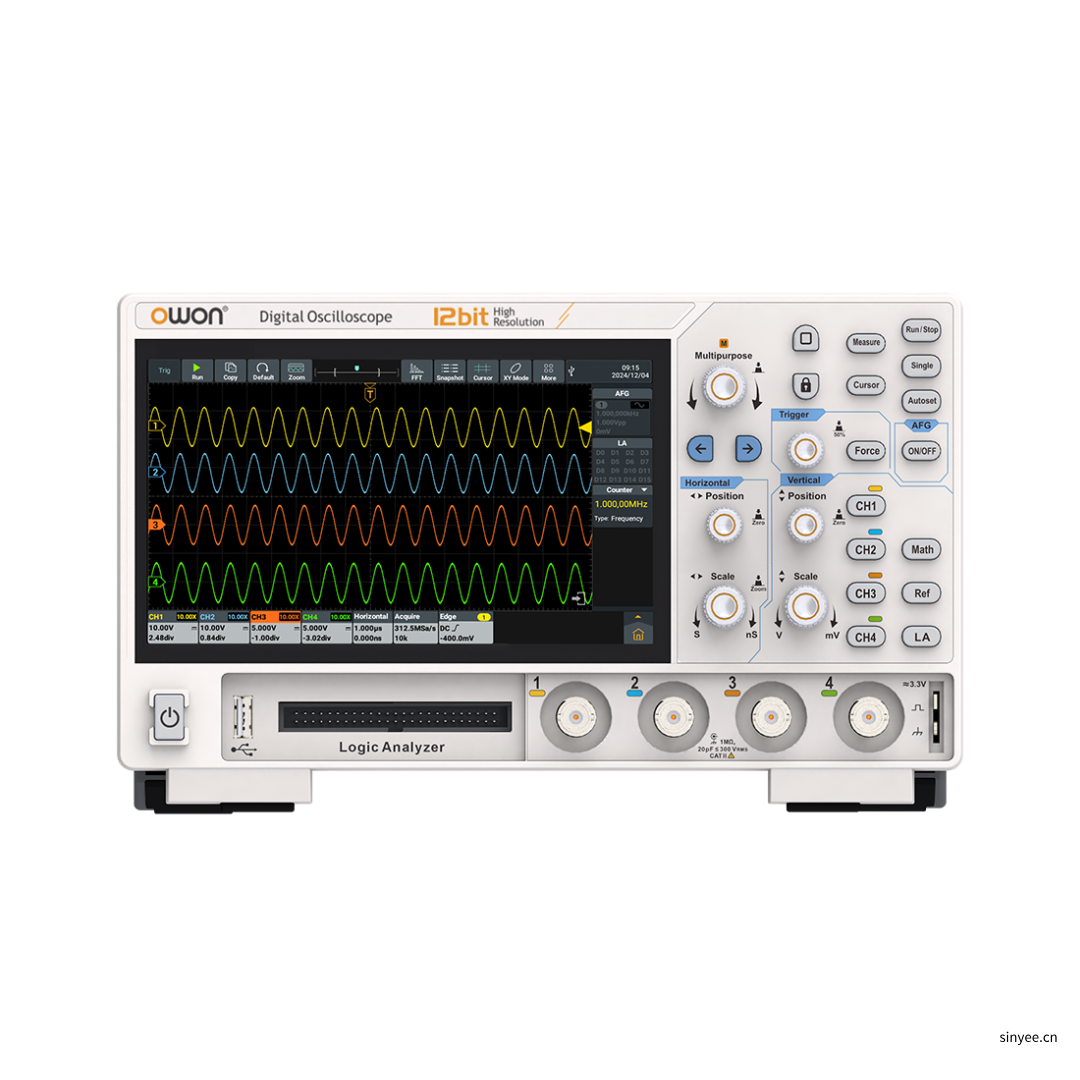

ADS900A 系列12位高精度多功能數字示波器
型號：
+ 集成示波器、30MHz AFG(選配)、邏輯分析儀（選配)、頻率計、電壓表、FFT頻譜分析儀多項功能
+ 帶寬125MHz/250MHz，全系列標配2GSa/s的實時采樣率
+ 先進示波器架構，更低底噪、更高存儲，更快刷新
+ 存儲深度100M，波形刷新率高達700,000幀/秒，垂直精度12-bit
+ 垂直檔位200μV/div - 10V /div
+ 豐富的觸發:邊沿、視頻（場/行）、脈寬、斜率、欠幅、超幅、超時、第N邊沿、邏輯以及RS232 /UART、I2C、SPI、CAN、LIN
2路硬件解碼:RS232/UART、12C、SPI、CAN、LIN滿足各類復雜應用需求
+ 波特圖功能（帶信號源機型)
+ 1M點FFT分析，256級波形灰度顯示及彩色余輝技術，增強波形可視化效果
+ 便捷的測量參數統計功能，支持測量指示、光標Gating測量及更多測量項提示
+ 支持外接鼠標、鍵盤，極大提升操作互動效率
+ 配置HDMI、USB Device, USB Host、Trig Out (P/F)、LAN，支持web Control遠程儀器控制和SCPI命令收發工具
+ 可選配無線模塊（wifi/藍牙)，支持網絡打印機
+ 超薄設計，節省寶貴操作空間
+ 采用7英寸多點觸控LCD，支持用戶自定義快捷操作，簡化日常使用流程
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
產品描述
技術參數
型號 | ADS912A | ADS922A | ADS914A | ADS924A | |||
模擬帶寬（-3 dB） | 125MHz | 250MHz | 125MHz | 250MHz | |||
輸入通道數 | 2 | 4 | |||||
最大模擬通道采樣率 | 2GSa/s（單通道）1GSa/s (雙通道) 500MSa/s（四通道） | ||||||
采樣方式 | 普通采樣、峰值檢測、高分辨率、平均、分段采集 | ||||||
存儲深度 | 100M | ||||||
最高波形捕獲率 | 最高700,000wfms/s | ||||||
垂直分辨率 | 12-bit | ||||||
靈敏度（伏/格）范圍 | 200μV/div～10 V/div | ||||||
時基精度 | ±25 ppm（典型值） | ||||||
時基檔位 | 1ns/div - 1000s/div，1-2-5 步進 | ||||||
直流增益精確度 | 3%（≤1 mV）；2%（2 mV）；2%（≥5 mV） | ||||||
輸入阻抗 | 1 MΩ±2%，與20 pF±5 pF 并聯，50Ω± 2% | ||||||
探頭衰減系數 | 1.00μX-500.00kX，按1-2-5 進制方式步進，支持自定義 | ||||||
觸發類型 | 邊沿、脈寬、斜率、視頻（場和行）、超時、欠幅、超幅、第N 邊沿觸發、邏輯觸發、RS232/UART、I2C、SPI、CAN、LIN | ||||||
解碼 | RS232/UART、I2C、SPI、CAN、LIN | ||||||
自動測量 | 周期、頻率、正脈寬、負脈寬、上升時間、下降時間、屏幕脈寬比、正占空比、負占空比、平均值、峰峰值、均方根值、過沖、最大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積、周期面積、延遲（A↑-B↑）、延遲（A↑-B↓）、延遲（A↓-B↑）、延遲（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓) | ||||||
數學運算 | 加、減、乘、除、&&、||、^、！、微分、積分、平方根， 函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻)、FFT（Vrms，dBVrms, Radians，Degrees） | ||||||
頻率計 | 6位數字頻率計；最大頻率：示波器最大模擬帶寬 | ||||||
電壓表 | 支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV） | ||||||
信號發生器主要指標（選配） | |||||||
最大輸出頻率 | 單通道 30MHz | ||||||
采樣率 | 160MSa/s | ||||||
標準波形 | 正弦波、方波、鋸齒波、脈沖波、噪聲 | ||||||
任意波形 | 指數上升、指數衰減、Sin(x)/x、階梯波、噪聲等28種內建波形 | ||||||
垂直分辨率 | 14 bits | ||||||
任意波 | 1μHz ~ 10MHz | ||||||
任意波波形長度 | 2-8K點 | ||||||
輸出幅度 | 2mVpp ~ 10Vpp 高阻；1mVpp ~ 5Vpp 50 Ω | ||||||
輸出阻抗 | 50Ω（典型值） | ||||||
調制類型 | AM, FM, PM, FSK | ||||||
邏輯分析儀主要指標（選配） | |||||||
通道數 | 16個輸入通道(D0~D15)，其中D0~D7 為一組，D8~D15 為一組 | ||||||
閥值范圍 | ±20.0 V，10 mV 步進 | ||||||
最大可輸入電壓 | ±40V 峰值CAT I；瞬時過壓800Vpk | ||||||
最大輸入動態范圍 | ±30 V +閾值 | ||||||
最小電壓擺幅 | 500mVpp | ||||||
輸入電阻 | 100 kΩ；8 pF | ||||||
垂直分辨率 | 1-bit | ||||||
其他 | |||||||
通訊接口 | HDMI；USB device *1, USB Host *1 ；Trig Out(P/F)；LAN 接口 | ||||||
顯示 | 7英寸（1024×600），多點觸控電容屏 | ||||||
電源 | Type-C 供電口 (不帶信號發生器：要求適配器或電池支持12V/≥3A 的握手協議) (帶信號發生器：要求適配器或電池支持12V/≥4A 的握手協議) | ||||||
尺寸 | 260mm * 160mm * 78mm（寬*高*深） | ||||||
重量 | 約1.5 千克（主機） | ||||||
